CMAL1400-2SP-4C-R(L)
全自动双拼纸袋连线机
1
高飞达进纸
2
双拼
3
头卡水胶
4
贴头卡
5
压痕折头
6
糊筒上胶成型
7
风琴成型
8
翻转调头
9
拉底
10
底部展开
11
底卡投放
12
底部上胶
13
底部成型
14
压床
点击对应部位播放运作视频
1
高飞达进纸
2
双拼
3
头卡水胶
4
贴头卡
5
压痕折头
6
糊筒上胶成型
7
风琴成型
8
翻转调头
9
拉底
10
底部展开
11
底卡投放
12
底部上胶
13
底部成型
14
压床
下载其它机型资料: U型 L型 I型
尺寸范围
Size range
+
备注:

1、前工序(刀模压线) 需压足折边位,且压痕深度做到足够易折(图二)

2、头卡/底卡尺寸公差范围 :±1mm ( 图三)

3、风琴上下重叠位公差范围 : ±2mm

4、开底后底部边缘到纸筒顶部: ≥40mm(图五)

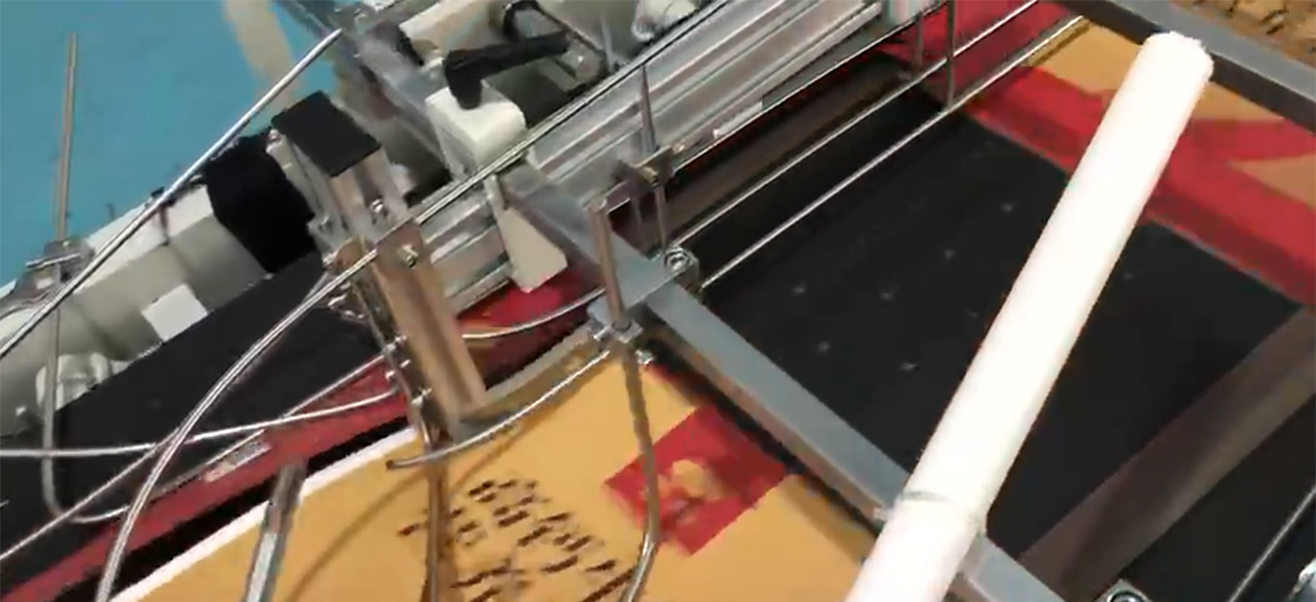

视频展示
Video display
+
设备介绍
Equipment introduction
+
详细介绍:

本纸袋机为双拼(A B面)全自动制袋生产线(自主发明), 双拼A B面纸袋机是亚森首家发明,拥有自主专利,适用于奢侈品、高端服装、女包、护肤品、化妆品等纸袋行业,均得到市场及客户的高度认可是纸袋企业优选机器设备;

经过特殊的机械结构和电气配合,一次性完成纸袋成型,纸张上胶、粘合、折袋口, 糊筒,折底,放底卡, 底部上胶封合等工艺;改变了以往大纸袋需手工加工制作;

本机操作简单, 换版时间快, 易于维护保养, 还可根据实际需要更新升级;极大节约设备投资成本,真正实现在了多功能,人性化,高效率的生产需求;

主要特点:

1,双飞达,不停机高速送纸;

2,故障诊断功能;

3,无痕高速高精度折袋口;

4,伺服高精准度投底卡功能, 可满足出口高质高标准高要求的纸袋制作需要;

5,底部沿袋底边缘上胶, 实现纸袋上胶完美贴合, 不易开底,增强纸袋的沉重能力;

6,无刮痕的传输系统设计, 尤其适合奢侈品纸袋的生产制作;

7,胶水种类自动控制系统(选配);

参数名称
参数值
双拼单边进纸宽度
300-680mm
进纸长度
260-650mm
拼合后进纸宽
600-1360mm
纸袋宽度
160-520mm
风琴
70-185mm
纸袋高度
200-600mm
底卡长度
150-510mm
底卡宽度
70-180mm
底卡克重
210-400gsm
参数名称
参数值
牛皮纸克重
120-250gsm
覆膜纸克重
157-300gsm
纸袋速度
0-85pcs/mins
整机功率
50/60Hz 38KW(额定约100kw)
上胶
Hot melt gule / White glue(option)
机器重量
15 tons(reference)
机器尺寸
详见尺寸图
占地面积
详见尺寸图


流程图
Flow chart
+
